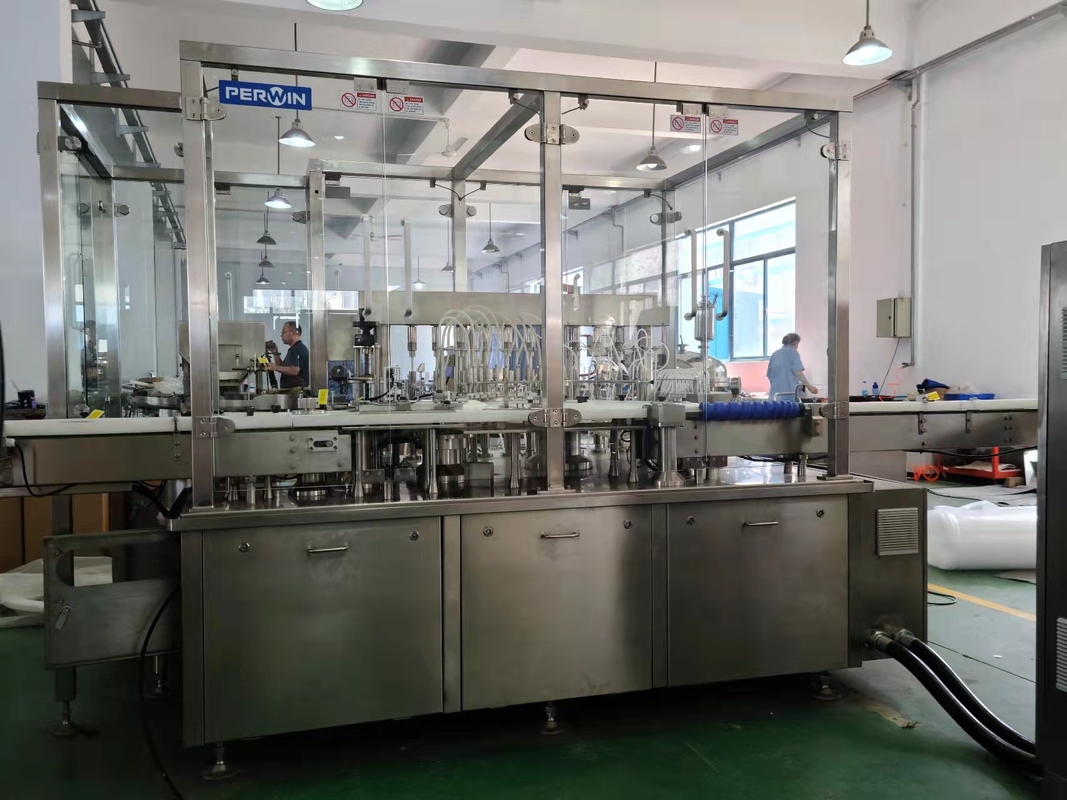

Высокоскоростная линия розлива флаконов для контроля сыворотки и калибраторов

Линия высокоскоростной пробирки заполняя для управлений и калибраторов сыворотки

Покрывать и машина для прикрепления этикеток высокоскоростной пробирки заполняя для диагностических реагентов

1. Краткое введение.

• Эта заполняя производственная линия была конструирована нашей собственной компанией с бутылкой - питаясь turntable, завалка аргона, сыворотка заполняя, затыкать, встроенные забор и отвергать, откидной столик замораживания сухой, покрывающ, обозначать, печатая номер серии etc. эта заполняя линия стабилизированный ход суда 150~250bottles/min. Оно специально конструирован для бутылок 5~20ml.

2. Работая процесс

2.1. Бутылка - питаясь turntable.

• Положите бутылки в turntable, и бутылки будут транспортированы к заполняя затыкая и покрывая машине автоматически.

2.2. Заполнять затыкающ машину.

• Когда бутылки придут к колесу звезды, машина начнет процесс завалки следования (заполняя аргон (10 голов) и жидкостный (10 голов)). После заполнять там затыкают машину (18 голов) которая может закончить оба полностью затыкая и полу-затыкая процесс, который обеспечивает замораживание сухое и не-замораживание сухие продукты законченные одной линией.

2.3. Покрывая машина.

• Машина роторный тип покрывая машина с 16 покрывая головами. Мы используем нашу самую последнюю технологию ограничителя вращающего момента магнитной индукции для того чтобы отрегулировать силу вращающего момента для обеспечения свойственный покрывать. Стабилизированный ход суда 200~ 250pcs/min.

2.4. Машина для прикрепления этикеток.

• После заполнять затыкая и покрывая машину, бутылки будут поставлены к вертикальному типу машине для прикрепления этикеток круглой бутылки, который закончит обозначать стикера. (печатающ номер серии, дату продукции, срок годности etc. для ваше опционного)

3. Технические особенности

3.1. Заполнять затыкающ машину

3.1.1. Особенности.

l рабочий интерфейс сенсорный экран LCD, и вся машина проконтролирована PLC.

l режим работы составлен промышленного режима и jogging режима (для испытывать).

l все части контакта продукта материальные исполняет с самым последним стандартом GMP.

l принимает роторный тип непрерывно следует заполняя метод, который имеет высокую точность, быстрая скорость, компактная текстура, удобная эксплуатация и техническое обслуживание.

l это оборудование имеет такую же движущую силу для бутылки - питания в винте, бутылке - питание в астролябии, работая астролябии, астролябии выхода бутылки и затыкать башенку и затыкать голову, которая не обеспечивает никакую вставленную бутылку, и весь финиш оборудования принимая штепсельную вилку, полу-затыкать или полно-затыкать и другие механические движения точно с фиксированными параметрами. Процесс целого работая бежать в шаге, стабилизированно и надежно.

l механизм уникальной перегрузки дизайна защищая винта входного сигнала бутылки автоматически закроет вниз машину пока бутылки получают вставленными пока приходящ в винт и астролябию, который эффектно избегут повреждения оборудования и операторов.

l уникальный дизайн затыкая структуру голов не обеспечивает никакое повреждение штепсельных вилок.

l не не разливает никакие принимать и затыкать по бутылкам.

l встроенный забор и проверяет и отвергает бутылки без штепсельных вилок.

l оборудование имеет идущую функцию контроля. Условий эксплуатации ключевых частей показывая на сенсорном экране, который делает оператором ясное понимание деятельности машины, и хороших для работать и обслуживания.

l когда машина побежит ненормально, она потревожит не только со звуком и светом, но также показывать на сенсорном экране тревожные части и причины.

l большинство частей принимает SUS 304, алюминиевый сплав, материальная часть контакта принимает SUS 316L, который исполняет со стандартами GMP фармацевтической области и других индустрий.

l вся машина в стандарте соответствия европейском.

3.1.2. Параметры

3.1.3. Основная конфигурация:

3.2. Машина винта покрывая.

PW-HX16 16 возглавляет покрывая машину главным образом приложено к индустрии фармацевтических и IVD. Оно может автоматически закончить inputting бутылки, крышку питаясь, привинчивать крышки и бутылку выводя наружу для различных спецификаций бутылок ЛЮБИМЦА или стекла. Эта машина принять предварительный и надежный преобразователь частоты для изменения скорости, управления PLC и HMI. Структурно, он принимает революцию планеты похожую для астролябии, вращения для покрывая голов. 16 покрывая голов привинтят плотно крышку пока бегущ. Она принимает метод пневматических или электромагнитного зажима для того чтобы зажать и привинтить крышку; это предварительное покрывая оборудование которое имело компактный дизайн, стабилизированную передачу и представление, удобный ремонтировать. Закончили движения машины одиночным калечат мотор, который удобен для настройки по частоте всей машины. Через главную настройку по частоте двигателя и управление скоростью транспортера неполярное, различное требование к продукции различных спецификаций было бы удовлетворено. Эта машина принимает датчик оптического волокна (FOS), который имеет небольшую структуру и потревожит и остановит пока ошибки встречи и показ на сенсорном экране, защита машины и обеспечение качества продукции.

3.3.1. Особенности.

• Стандартное работая меню красочные 7 дюймов сенсорного экрана, и всей машина контролируемая PLC.
• Работающий режим: промышленный режим и испытывая jogging режим.
• Эта машина будет никогда не вставляла бутылки, как штанга винта входного сигнала бутылок, астролябия входного сигнала бутылок, работая астролябия, астролябия выхода бутылок, покрывая механизм gyrotraverse, и покрывая головы совсем управляемые одним приводом, который обеспечивает всю машину покрывая согласно фиксированным параметрам, точно принимающ крышку, покрывать и другие механические движения. Весь процесс в шаге, стабилизированный и надежный, который не обеспечивает 100% никакой падать вниз крышки.
• Уникальная штанга винта входного сигнала бутылки дизайна перегружая защищая механизм сделает машину закрыть вниз если вставлено или перегружено, то которая избежит повреждения к машине и операторам.
• Сила вращающего момента покрывать регулируема, стабилизирована, надежна, избегающ низкого покрывая тарифа и дискредитирующих крышек традиционного покрывая метода--класть на крышку сразу.
• Первоначальное творение плоскостного механизма отладки бутылки кулачка, ограничителя силы вращающего момента в покрывая механизме, механизме прессы покрывая амортизируя и подгонянном обширном районе пневматического „механизма clamping контактируя с крышками, обеспечивающ покрывая головы и крышки бутылок не будет иметь никакие относительные движения, который делает для стабилизированный покрывать, и хорошее качество.
• Отсутствие бутылок не не принимая крышки и отсутствие бутылок не не покрывая.
• Автоматические бутылки брака или тревожная и заключительная функция спуска если бутылки без крышек или свободных крышек (опционной функции), на линии отвергая тариф 100%.
• Оно имеет функцию контроля пока ход машины. Там будут показывать идущее государство ключевых частей машины, которая делает оператора хорошо знает идущее государство машины, это будет хорошо для работать и поддержания. Если машина встретила проблемы и тревожить, то будет не только ядрово и светлый тревожить, оператор также увидит ясно в HMI о тревожных местах и причинах.
• Управление умных и блокировки вверх и вниз оборудования потока.

3.3.2. Параметры

3.3.3. Основная конфигурация:
